EL SECHAT, RELOJ DE SOL PORTÁTIL MÁS ANTIGUO. –II–


EL SECHAT, RELOJ DE SOL PORTÁTIL MÁS ANTIGUO. –II–

REALIZACIÓN PRÁCTICA DE UN SECHAT

En la entrada anterior examinamos y analizamos un poco el fundamento teórico empleado por la Egiptóloga Anne Sophie Goddio sobre el cual sustenta su propuesta sobre el uso del reloj de Sol “Sechat” del antiguo Egipto. La Egiptóloga propone que dicho instrumento es una variante de los relojes solares de altura, los cuales miden la hora en función de la altura del Sol sobre el horizonte, dándole un vuelco a la interpretación normalmente aceptada sobre el modo de empleo del Sechat propuesta del Arqueólogo Ludwig Borchardt publicada alrededor de 1.910.

La versión original asume que el reloj de Sol Sechat estaba formado por dos piezas, la base de piedra en forma de “L” que ha sobrevivido hasta nuestro tiempo y del nomon de manera del cual no hay evidencia física. El nomon sería una barra transversal de altura variable según la época del año que se colocaba sobre el cuerpo de piedra en el saliente pequeño de la “L” y alienado con los polos, de manera que el lado largo de la “L” colocado horizontalmente queda alineado de Este a Oeste, como puede apreciarse en la imagen siguiente.


La nueva interpretación de los registros históricos del antiguo Egipto por parte de la Egiptóloga A. S. Goddio es que el Sechat es un reloj de Sol portátil que da la hora en el sistema Temporario o Estacional el cual es muy diferente al sistema horario que actualmente se utiliza y no emplea el nomon con el aspecto sugerido por Arqueólogo L. Borchardt, sino un elemento a manera de prolongación, posiblemente de madera, que se colocaba sobre el lado corto de la “L” del reloj. Ya vimos en la entrada anterior, que las horas temporarias son de “duración” variable de acuerdo a la época del año en que se midan. La Egiptóloga propone un modo de orientación muy diferente al sugerido por el Arqueólogo ya que no es necesario conocer la dirección del meridiano del lugar para alinear el reloj de Sol, el ajuste más importante del Sechat consiste en inclinarlo hacia el Sol con un ángulo igual a la altura del Sol para el mediodía del día en que se esté tomando la hora. Más adelante se expondrá de manera más completa el procedimiento requerido para la orientación adecuada del reloj de Sol sin necesidad de conocer la dirección del meridiano.

Para definir las dimensiones de nuestro reloj solar con esencia egipcia, emplearemos la información de la tabla que muestra la relación entre las horas Temporales y el ángulo “c” para los equinoccios, ángulo que nos permitirá determinar la posición de las horas sobre la superficie del cuerpo de nuestro Sechat.


Tomamos los valores del ángulo para el equinoccio (resaltados en azul) ya que como vimos en el artículo anterior es el momento en que la hora Solar y la Temporal coinciden además de que se trata del punto medio alrededor del cual oscilan las pequeñas diferencias. Con los valores del ángulo “c” podemos determinar con facilidad la longitud de las sombras sobre el cuerpo del reloj de Sol en función de la longitud del nomon y con ello la posición de las marcas indicadoras de las horas Temporarias o Estacionales.

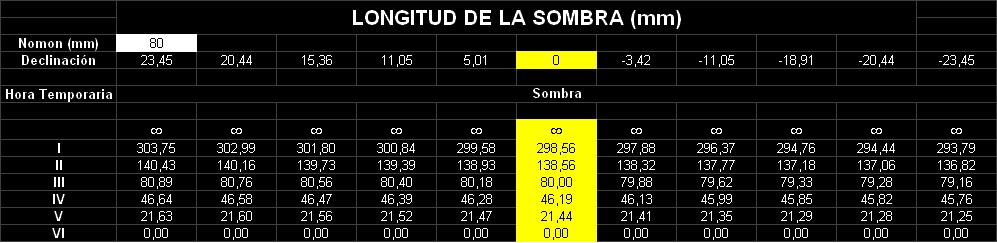

La tabla siguiente muestra la longitud de las sombras por hora Temporal para un nomon de 80 mm de longitud.


La figura siguiente muestra mi modelo “sintético” en donde se aprecia el aspecto final que tendrá, en la imagen se puede ver el nervio central.


El nervio central tiene la finalidad de darle rigidez al conjunto, al mismo tiempo que sirve de elemento para que el soporte sostenga al Sechat en el ángulo de inclinación adecuado, que en este caso el ángulo mostrado es para el solsticio de invierno, valor que podríamos usar durante el mes de diciembre para que el reloj nos de la hora Temporal. La figura muestra la inclinación, cuyo valor queda determinado por la declinación del Sol y de la latitud del lugar, que en mi caso la latitud es de 8,27° para Ciudad Guayana en Venezuela.



Para la fabricación de nuestro modelo de Sechat emplearemos cartón de construcción de 2,5 mm de espesor, la imagen siguiente muestra la plantilla a utilizar para la elaboración del reloj Solar y la plantilla para el soporte, del cual se harán dos elementos.



La fotografía muestras las piezas de cartón.



El Sechat en su soporte.


Una vez colocado el Sechat en su soporte y sobre el suelo, para orientarlo debemos girarlo de manera que la sombra del “nomon” coincida con el cuadrante Solar en su longitud, ras a ras, de manera que la misma quede dentro del cuadrante solar. El par de fotografías siguientes muestran lo indicado.



Este método de orientación es el que definitivamente reafirma que el Sechat es un instrumento portátil y de fácil uso por las personas ya que no requiere del conocimiento de la dirección del meridiano del lugar.

Con el reloj de Sol orientado podemos leer la hora Temporal correspondiente.
Hora Temporal tercera (3) para el instante de la fotografía siguiente.


Hora Temporal y Hora Legal.


Para verificar el funcionamiento de nuestro Sechat, la hora Temporal debe estar de acuerdo con la hora Legal. Para conocer la hora Legal correspondiente a la hora Temporal indicada por el reloj de Sol que hemos fabricado, emplearemos por comodidad la hoja de cálculo elaborada por Ricardo Cernic.

Para el momento de la foto anterior y de acuerdo al programa en Excel de Cernic la hora Temporal prácticamente que es la tercera (3) para la hora Legal de 8:44 AM del 24 de Diciembre, ¡2,5 minutos de discrepancia! entre la hora Temporal calculada y la indicada por nuestro Sechat.

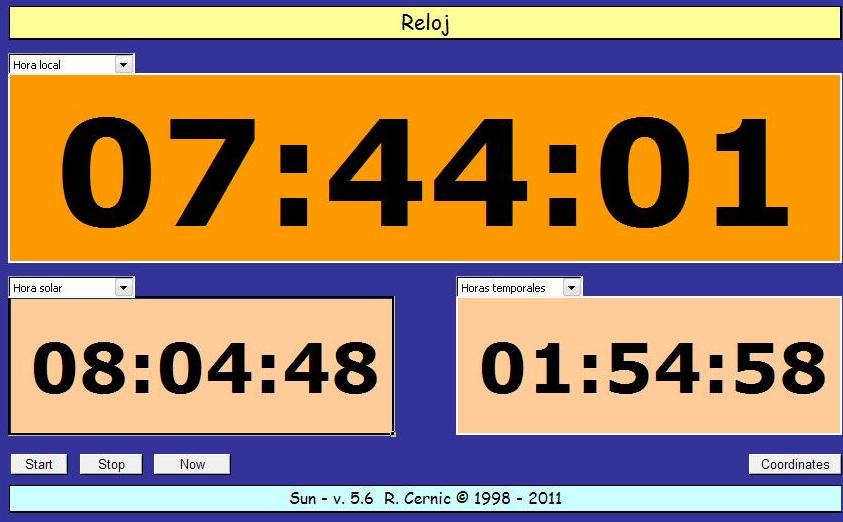

Por otro lado, el reloj se hace un poco más inexacto para las primeras y últimas horas del día, esta inexactitud la reconocemos al realizar las comparaciones entre la Hora Legal y la Temporal indicada por nuestro reloj Solar como lo deja en evidencia la foto siguiente y la imagen de la hoja de cálculos. La discrepancia para esta hora es de unos 6 minutos.



La discrepancia que se registra entre la hora Temporal calculada y la registrada por el reloj de Sol tiene sentido ya que las horas marcadas sobre el cuadrante son las correspondientes al equinoccio y como ya vimos existe una pequeña discordancia entre la longitud de las sombras en el equinoccio con respecto a la de los solsticios, adicionalmente la misma hoja de cálculo introduce unas desviacionesadicionales en los resultados. Sin embargo, ¿Qué representan 6 minutos de atraso en una época en la que el ser humano vivía al pulso de la naturaleza?. En mi opinión el reloj que hemos realizado funciona a la perfección y así lo hizo en su momento de aparición hace unos 3.000 años.

Con esta entrada hemos podido recrear el reloj de Sol más antiguo registrado y comprobar por medio de la práctica la interesantísima visión que sobre el Sechat y su empleo postula la Egiptóloga Anne Sophie Goddio, verificándose que este reloj del antiguo Egipto es un instrumento portátil que da la hora en el sistema Temporal (empleado en épocas pasadas) y de muy fácil orientación, particularidad que le da mayor encanto al dispositivo.


15 de Abril 2.012, diferencia entre horas de aproximadamente 4 minutos.
