INTERPRETANDO LA SIMBOLOGÍA PARA LA SOLDADURA SEGÚN LA NORMA AWS A 2.4 -INTRODUCCIÓN-

INTERPRETANDO LA SIMBOLOGÍA PARA LA SOLDADURA SEGÚN LA NORMA AWS A 2.4

En muchos diseños mecánicos se requiere la soldadura de piezas y partes, esta información debe estar reflejada en los planos mecánicos y para ello se recurre a la simbología, las cual está perfectamente definida en las normas industriales.

En esta pequeña exposición se hará referencia a la norma American AWS A 2.4, la cual contempla los símbolos o ideogramas para definir a la soldadura, además de dictar las pautas para su representación en los planos mecánicos y de construcción.

La estructura base del símbolo para definir el tipo de unión soldada, es la señalización, la cual está conformada por una línea horizontal unida a una flecha inclinada. La línea horizontal se le conoce como línea de referencia y la flecha apunta o indica la junta soldada.

A nivel de la línea de referencia se coloca la información sobre la soldadura junto con el símbolo de la unión soldada.

La línea que contiene a la flecha puede ser quebrada o múltiple si por razones de dibujo es necesario.
La información que se escribe debajo de la línea de referencia corresponde a la soldadura que se realizará en la junta del lado que indica la flecha.

Si la información se plasma sobre la línea de referencia, la soldadura se realizará en el lado opuesto al indicado por la flecha.


Si la soldadura ha de realizarse en la obra o en el campo, al símbolo se le coloca un banderín relleno en el punto en donde se une la flecha con la línea de referencia.


Cuando la soldadura es continua alrededor de toda la unión, al símbolo se le coloca un pequeño círculo cuyo centro está en la unión de la línea de referencia y la flecha.

Si es necesario colocar información adicional como el tipo de procedimiento, de proceso requerido, electrodo, tolerancias o cualquier otra información que ayude a entender la ejecución de la soldadura, la misma se coloca en la cola del símbolo.

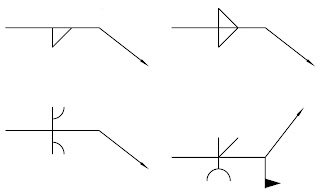

Para definir el tipo de junta o unión soldada (soldadura a tope, en V, etc.) la norma contempla los símbolos adecuados para su representación. La tabla siguiente muestra los símbolos más comunes.


Si la soldadura es simétrica, se coloca el mismo símbolo que representa a la unión soldada tanto arriba como debajo de la línea de referencia, si es asimétrica, se coloca un símbolo distinto a cada lado de la línea de referencia.


Los símbolos pueden superponerse si la junta soldada requiere más de un tipo de soldadura.

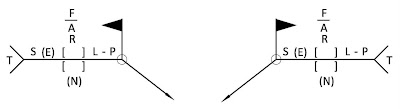

Toda la información que puede contener el símbolo de la soldadura queda esquematizada en la figura siguiente.


S = Profundidad del bisel o garganta.
(E) = Profundidad de la soldadura.
[ ] = Espacio para el símbolo del tipo de unión.
F = Símbolo del acabado (maquinado, martillado, etc).
__ = Símbolo para el contorno de la soldadura.
A = Ángulo del bisel o de la V.
R = Separación entre las piezas a soldar, separación en la raíz.
(N) = Número de puntos de soldadura.
L = Longitud del cordón de soldadura.
P = Separación o paso entre cordones.
T = Proceso de soldadura, electrodo, tolerancias, etc. (Opcional).

Para indicar el contorno de la soldadura, los símbolos normalizados según la AWS son:



Ejemplo:



Para especificar el acabado o remate de la soldadura se emplea una letra, que en la norma original son:

C = Burilado, cincelado.
G = Pulido, esmerilado.
H = Martillado.
M = Maquinado.
R = Laminado.


Continua en la proxima entrega
